1、不损伤导线360°无限制旋转传输数据信号；
2、电源和控制信号传输结合；
3、金对金触点保证超长寿命，密封式设计，高防护，免维护；
4、运转平滑，力矩低；
5、极低电气噪音，低接触电阻，无摩擦；
6、高带宽传输能力，兼容多数据总线协议，模拟和数字信号的转换。

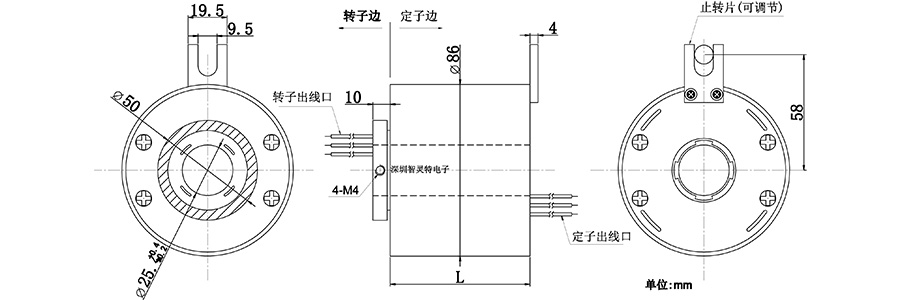

产品图纸
型号列表
|
产品型号 |
线路数 | 长度L（mm） | |
| 10A或以上 | 信号或0-5A | ||

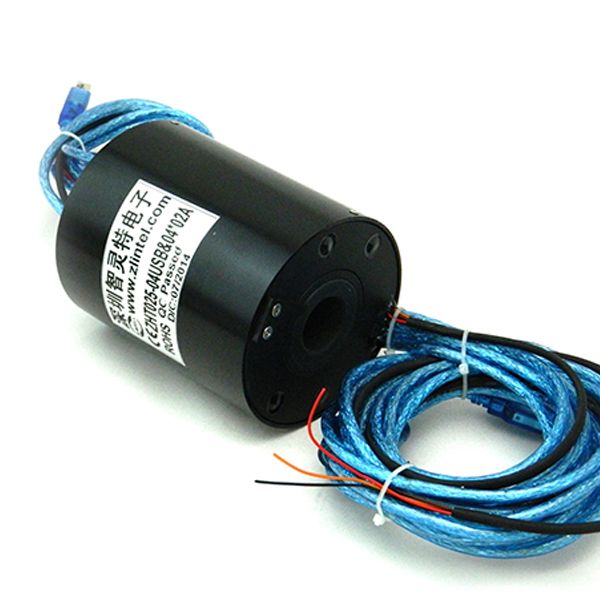

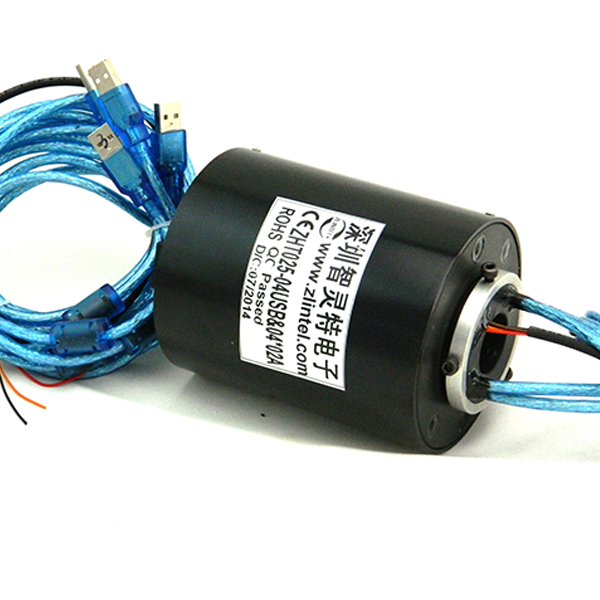

| ZHT025-04USB&4*2A | 4路USB2.0 | 4*2A | 125 |
技术参数
|
技术参数 |
|||
|
通路数 |
4路 |
工作寿命 |
≥6000万转 |
|
认 证 |
CE、RoHS |
转速范围 |
0-250rpm |
|
工作湿度 |
0~85%RH |
工作温度 |
-20℃+60℃ |
|
触点材质 |
贵金属/金-金 |
外壳材料 |
铝合金 |
|
额定电压 |
0~240 VDC/VAC |
防护等级 |
IP51（更高需求可定制） |
|
绝缘电阻 |
500MΩ@250VDC/AC |
耐压强度 |
500V@50HZ，60s无击穿 |
|
防护等级 |
IP51（更高需求可定制） |
导线长度 |
250mm，可以定制线长、线径、颜色 |
|
转动扭矩 |
0.05N.m+0.02N.m/6路 |
导线规格 |
耐高温镀银铁氟龙 #AWG22# |
注意：1、产品使用寿命和工作速度、工作温度、湿度及负载等使用条件强相关.
2、电气噪音与工作转速，电流，电压精密相关.
导线色码
| 导线色码表 | ||||||
| 环数 |
1 |
2 | 3 | 4 | 5 | 6 |
| 颜色 | 黑 | 褐 | 红 | 橙 | 黄 | 绿 |
| 环数 | 7 | 8 | 9 | 10 | 11 | 12 |
| 颜色 | 蓝 | 紫 | 灰 | 白 | 粉红 | 浅蓝 |
| 环数 | 13 | 14 | 15 | 16 | 17 | 18 |
|
颜色 |
白黑 | 白褐 | 白红 | 白橙 | 白黄 | 白绿 |
|
环数 |
19 | 20 | 21 |
22 |
23 | 24 |
|
颜色 |
白蓝 | 白紫 | 白灰 | 透明 | 白粉 | 白浅蓝 |
■ 环路数 ■ 外壳材料
■ 防护等级 ■ 更高转数■ 导线长度 ■ 端子接插件
■ 专用导线 ■ 工作温度
■ 防盐雾
■ 闭路监控云台
■ 机械手
■ 医疗卫生设备
■ 旋转工作平台
■ 流水线生产、工业控制设备
